深圳地铁12号线
已顺利完成初期运营前安全评估
将于年内和宝们相见
今天老铁要跟宝们介绍的是
这条全长40.54公里
设33个车站的线路
拥有深圳地铁首条穿海隧道
12号线与现有运营线路频繁交汇,并且下穿复杂地质,不仅施工前的征拆改迁工作繁重,施工时还需改造运用新器械、新工法来克服地质和环境困难,极大考验着施工技术和组织管理能力。
在多种创新技法的运用下
12号线攻坚克难实现了多个突破
为深圳轨道交通的建设积累了宝贵经验
↓ ↓ ↓
隧道下穿海底多法共施降低施工风险
12号线沿线地下水水位较高
且不良地层较多
地下水与地表海水具有较强的水力联系
其中,左炮台东至太子湾区间(以下简称“左太区间”)穿越海域破碎带,设计风险等级为一级。

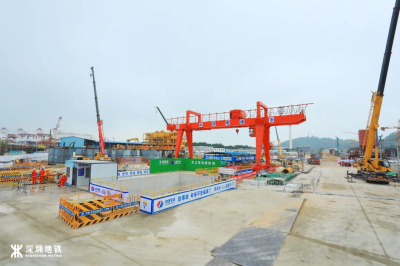

▲左太区间地面
左太区间工程特殊
囊括了深圳地铁建设史上多个“第一”
该区间施工是深圳地铁
首次盾构下穿浅覆土海域
也是深圳地铁
首次采用泥水盾构机进行掘进施工

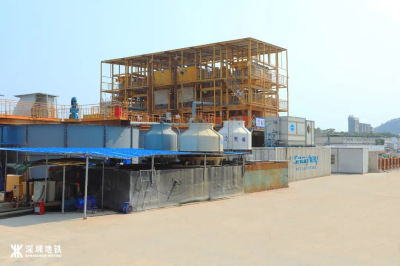

▲左太区间泥水分离系统
12号线穿海而过的左太区间隧道自左炮台东站,一路向东下穿海域后到太子湾站,全长911.98米。为保证穿海区段地层稳定,项目组在盾构机下穿海域施工前,通过海面作业对该区域进行了注浆加固。
受海风和潮汐影响,现场注浆面临了孔位难以确定、工作平台标高不断变化等各种复杂情况,同时还要及时处理卡钻、断管、海面污染和海上作业等一系列风险。
为此,12号线左太区间采用了为海底下穿隧道盾构工程量身打造的“ZTS6450”泥水盾构机。盾构机全长11米,盾构机刀盘直径达6.50米,高度5.45米。是深圳地铁首次应用于水下隧道施工的盾构机。
在海底掘进的盾构机在左太区间左右线分别遭遇了77.4米和66.432米的断层破碎带,水深、浅覆土、地质条件复杂,地层的反复多变给工程带来了严峻挑战。
施工中,深铁建设者以智慧盾构数据平台为依托,实现对掘进参数实时智能监控、自动预警。同时,采用信息化BIM、5D及智能化监控等技术,对工程建设周边环境进行全面感知,施工精度和监测效率得到了大幅提升。

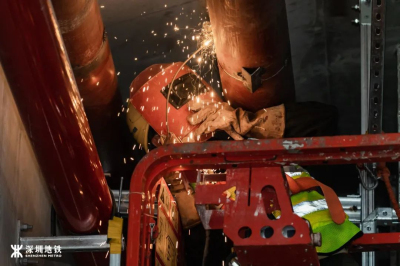

▲左炮台东站隧道施工
不仅如此
深铁集团联合中国电建
通过深化设计、优化方案
盾构选型、专家论证等
一系列措施
大力推广新技术、新工艺
新设备、新材料等“四新技术”
成功攻克了富水砂层、全断面硬岩
下穿海域、穿越既有线等
众多施工难题
硬岩段挑战大双模盾构工法破解难题
怀德至福永站区间
硬岩段长、岩石强度高
为了高效率破解这一施工难题
工程采用了国内领先的
土压平衡/TBM双模式盾构工法

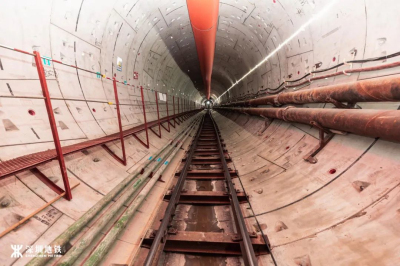

▲怀德站施工作业
双模盾构具有掘进速度快、刀盘耗损少、功耗低的优势,可以有效降低施工难度及风险。12号线共有27个盾构区间,施工期间投入了36台盾构机。这些盾构机除了可以破解地形难题,还匹配了渣土环保处理系统,使得盾构渣土处理率达到70%、减量率达到40%,有效缓解了盾构渣土外运压力,在推进盾构渣土环保处理的同时取得了良好的经济效益。
地上地下限制多多次协调减少社会影响
12号线连接南山、宝安两区
整体线路跨度范围广
用地征拆、管线改迁等问题复杂难解
建设前期,项目组在沿线交通疏解、恢复改迁排水及中低压燃气、绿化迁移、零星拆迁等领域做了大量的协调工作。最终,12号线征拆工作顺利完成,为线路施工稳固了基石。
前期筹备完成的下一步
就是开展施工
在12号线与沿线建筑
运营线路交汇区域的施工现场
“盖挖法”被频繁提及
这个工法有什么好处?
我们接着往下看
对于需要穿越公路、穿越建筑的工程段,12号线采用了“盖挖法”施工。这个工法是由地面向下开挖至一定深度后,再将顶部封闭,其余的下部工程在封闭的顶盖下进行施工。这种工法的实施可以将地铁建设对沿线设施的影响降到最低。

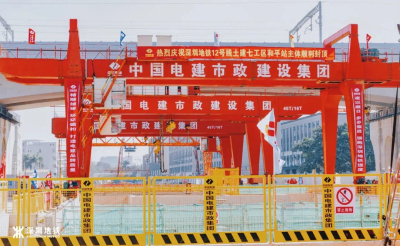

▲福海西站(原和平站)主体结构封顶
换乘站施工难度大高效率搭配新方法渡难关
作为深圳轨道交通中的“换乘大王”
12号线换乘站
多达20座(含远期规划)
其中9座车站与既有运营线路换乘
在修建此类换乘站时,项目组需要对已建成运营线路的车站进行局部接驳改造、严格控制沉降,从而保障既有线路车站的安全和正常运营,极大增加了施工组织难度。
在修建太子湾站至海上世界站区间时,项目组需要在山岭段从下方以70°角穿越既有2号线,施工难度很大。综合考虑后,首次采用了悬臂式掘进机施工,这种掘进机施工扰动小、工效高,能够保障既有线路安全运营。

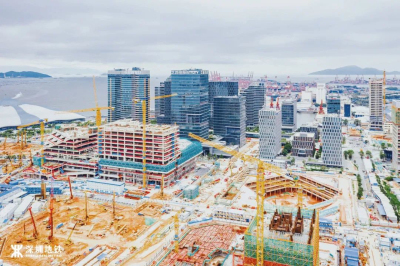

▲太子湾站施工航拍
在深铁集团与中国电建
建设者们的匠心建设和通力合作下
12号线建设火力全开
未来
12号线将有效提升
综合交通的接驳效率
推动形成
更为密集的城市轨道交通网络体系
进一步便利市民通勤
助力西部经济发展
